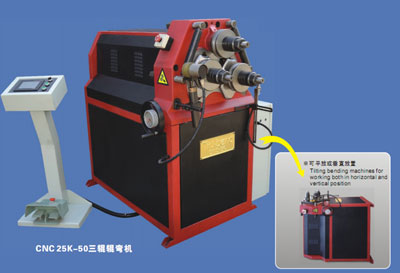

CNC 数控三辊系列辊弯机 --- CNC 25K-50

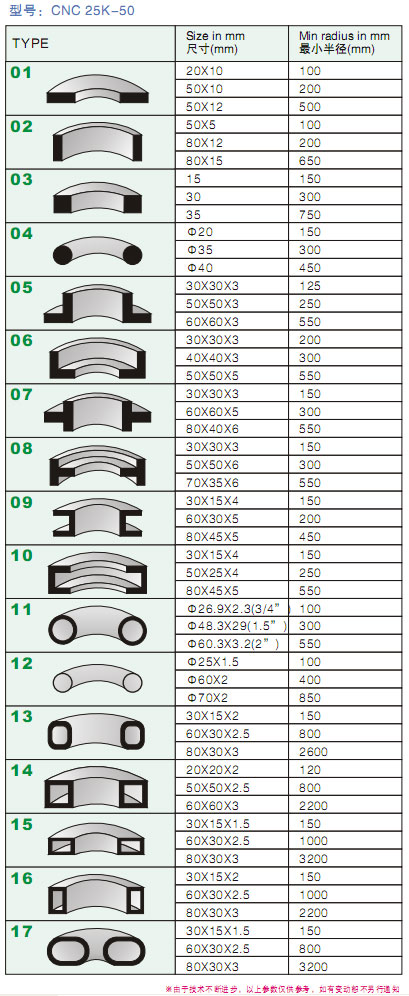

查看系列产品图片和加工示意图
|
-
万能型辊弯机,可弯各种轮廓外形的管件。
- 上辊固定不可调。
- 二个下辊以上辊为中心位置可调,一个通过液压方式调整,另一个通过机械方式调整。
- 可平放或垂直放置。
- 解决无直线不同半径的连续弯曲,填补了国内空白,在航天航空、造船、汽车制造、军工、锅炉、工程制造、家具办公用品等行业应用广泛。
主要产品 CNC 25K-50 , CNC 25K-60 , CNC 25K-80 , CNC 25K-100
|
Technical Data 技术数据
|
CNC 25K-50
|
|
|
Roll-holdingshaftsdiam 固定辊轴径
|
mm
|
50
|
Standard shafts working length 标准轴工作长度
|
mm
|
115
|
Universal upper rolls diam 上辊直径
|
mm |
165 |
Universal lower rolls diam 下辊直径
|
mm |
175 |
Center distance of lower rolls positioned at zero
run 零位时下辊中心距
|
mm |
229 |
Center distance of lower rolls positioned at max.run
最大行程时下辊中心距
|
mm |
207 |
Lower rolls max.run 下辊最大行程
|
mm |
84 |
Shaft speed RPM 轴转速
|
pm |
8 |
Rolls rotation main motor power 辊旋转主马达功率
|
kw |
3 |
Hydraulic pump power 液压泵功率
|
kw |
1.5 |
Power of each hydraulic cylinder 油缸推力
|
kN |
95 |
Weight (approx.) 重量(近似值)
|
kg |
650 |
Dimensions 尺寸
|
mm |
1350X1100X1300 |
备注:※由于技术不断进步,以上参数仅供参考,如有变动恕不另行通知
|
Accessories 配件
|
|
Universal Rolls 万能辊
|
Standard Equipment 标配
|
Articulated side straighteners, with mechanical
adjustment
铰链式恻矫直器,机械式可调
|
Standard Equipment 标配
|
Tube rolls(*) 管型辊
|
On Request 需订购
|
Short shafts without external threads and nuts or
extended
短轴不带外螺纹和螺母或者延长部分
|
On Request 需订购
|
Tilting base 倾斜底座
|
On Request 需订购
|
Double side straighteners 双侧校直器
|
On Request 需订购
|
Rolls for special sections 用于特殊部位的辊
|
On Request 需订购
|
Calibrating tool to keep bending radii steady
矫正工具,保持弯曲半径稳定
|
On Request 需订购
|
Shafts tensioning brace rods 张力绷紧辊的轴
|
On Request 需订购
|
Special straightener for small diameter
小直径时使用的特殊矫直器
|
On Request 需订购
|
Roll positioner on one or both bending rolls
辊位置定位器,用于一个或两个弯曲辊上
|
On Request 需订购
|
ROS winding staircase device ROS 弯曲楼梯设备
|
On Request 需订购
|
Lifting eye
|
|
Use and Maintenance manual 使用和维护说明书
|
Standard Equipment 标配
|
|
