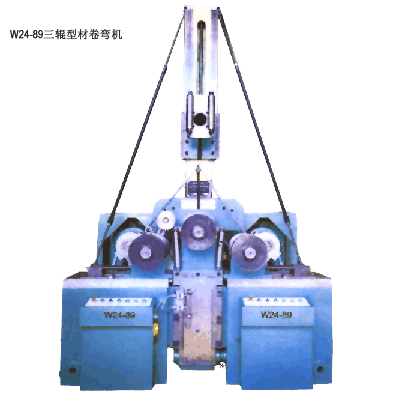

 W24系列三辊型材卷弯机
 查看系列产品图片
|
W24系列三辊型材卷弯机，该机利用三个辊子上的模具将各种型材如:角钢、扁铁、圆管或其它异型截面型材卷弯成一定曲率的圆型、弧形和螺旋形。该机模具为组合式，变化组合后可适用多种型材。该机结构紧凑、操作方便、广泛应用于风机、容器、金属件、装潢、健身器材等行业。
|
序号 |
名称 |
单位 |
W24-5 |
W24-15 |
W24-89 |
备注 |
1 |
模具直径 |
mm |
180 |
240 |
300 |
|
2 |
转轴直径 |
mm |
60， 50， 50 |
70， 70， 70 |
100， 80， 80 |
|
3 |
转轴转速 |
r/min |
10 |
5 |
3 |
|
4 |
驱动方式 |
|
下辊双驱动 |
三辊双驱动 |
下辊双驱动 |
|
5 |
电机功率 |
Kw |
3 |
5.5 |
8.2 |
|
6 |
压紧力 |
KN |
80 |
120 |
300 |
|
7 |
工作最大抗弯截面模量 |
cm3 |
5 |
25 |
460 |
|
8 |
操作方式 |
|
立式、卧式 |
立式 |
|
9 |
外形尺寸 |
m |
0.7*0.7*1.35 |
0.9*0.9*1.35 |
1.8*1.7*2.8 |
|
10 |
机床重量 |
Kg |
1000 |
1400 |
3500 |
|
|
