国青机械-W27YPC-90×R顶推型小弯曲半径（1D）弯管机

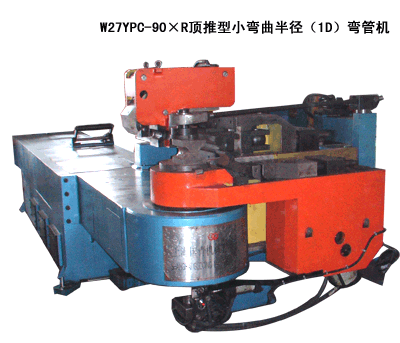

W27YPC-90×R顶推型小弯曲半径（1D）弯管机

☆ 采用比例阀控制侧推及弯曲的电液控制系统
☆ 自动设置弯管全过程，顶墩液压缸全程自动跟踪弯曲液压缸
☆ 小弯曲半径采用“C形模”结构（上下模可分开），保证小半径管件弯曲
☆ 机器结构上保证1倍D的蛇形管弯曲，与辅助设备组合后可组成蛇形管流水线 ☆ 大屏幕触摸屏（GP）PLC控制，菜单显示操作，参数设置及编辑，故障及操作提示
☆ 大顶墩力（35T）及大的预变形压紧力（55T），使管件能可靠减小减薄率及椭圆度
☆ 整机中心高低（1090mm）

序号	名称	单位	W27YPC-90×R	备注
1	最大工艺扭矩	Nm	130000
2	最大弯管规格	mm	φ9016(最小φ384)	管径*壁厚
3	最大弯曲半径	mm	300
4	最小弯曲半径	mm	38	根据管径
5	最大弯曲角度	Deg	200
6	弯曲速度	r/min	0~1.5	连续可调
7	电动机功率	KW	29.5
8	液压工作压力	MPa	≤12	可调
9	顶推最大行程	mm	1100
10	C型模开合最大行程	mm	30
11	转臂角度控制	电磁换向阀
12	控制形式	三菱PLC可编程序控制器		日本三菱
13	角度预置	触摸屏（10.4“）		日本三菱
14	机器外形	mm	530021001700	长宽高
15	机器重量	Kg	约11000
