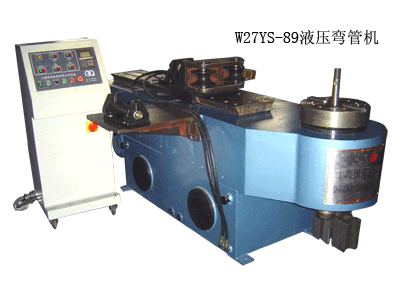

 W27YS系列手机液压半自动弯管机
 查看系列产品图片
|
27YS系列手动液压半自动弯管机是弯管机中的经济型系列。该弯管机采用缠绕式弯管工艺，可增加活芯、防皱，弯管质量较好。
W27YS系列手动液压半自动弯管机接近开关控制弯管角度的半自动液压弯管机，弯管、芯杆为液压传动。其它夹紧、滑块夹紧均为手动操作，但其采用杠杆助力机构使用其在夹紧位置自锁，操作快速可靠。液压元件采用外露式安装，有利于散热及维修。较大的油箱容积，使弯管机能长期工作。
|
序号 |
名称 |
单位 |
-25 |
-42 |
-76 |
-114 |
-159 |
备注 |
1 |
最大屈服极限 |
Mpg |
1500 |
|
245 |
|
|
|
2 |
最大弯管规格 |
mm |
φ25*2 |
φ42*3 |
φ76*5 |
φ114*8 |
φ159*12 |
|
3 |
最大弯曲半径 |
mm |
120 |
150 |
450-1600 |
600 |
800 |
|
4 |
最小弯曲半径 |
mm |
15 |
20 |
40 |
60 |
120 |
|
5 |
最大弯曲角度 |
Deg |
185 |
185 |
185 |
185 |
185 |
|
6 |
弯曲速度 |
r/min |
0-4 |
0-3.5 |
0-2 |
0-1.5 |
0-0.8 |
|
7 |
标准芯杆长度 |
mm |
1000 |
1500 |
选配 |
选配 |
选配 |
|
8 |
电动机功率 |
KW |
0.75 |
3 |
5.5 |
11 |
15 |
|
9 |
液压工作压力 |
Mpa |
6 |
12 |
14 |
14 |
14 |
|
10 |
转臂角度控制 |
电磁换向阀 |
|
11 |
控制形式 |
角度控制为接近开关 |
|
12 |
角度预置 |
|
|
|
|
|
|
|
13 |
机器外形 |
m |
1.4*0.7*1.1 |
1.9*0.8*1.2 |
2.4*1.2*1.3 |
3*1.4*1.5 |
3.5*1.6*1.6 |
|
14 |
机器重量 |
Kg |
约300 |
约400 |
约2000 |
约3600 |
约15000 |
|
|
