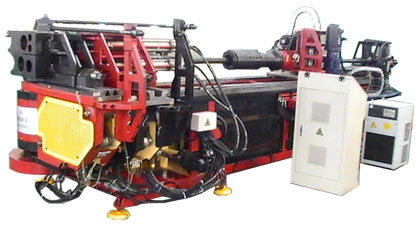

W28K-130B 双模数控弯管机
 查看系列产品图片
|
◆ 本机床是控制系统为工业控 制计算机加上高速运动控制卡 控制六根高精度伺服轴的运动，可实行五轴联动运行，并非普通PLC控制系统。
◆具有分段退芯功能，提高管件弯曲加工质量。
◆五轴联动功能,减少机床运行等待时间，提高机床弯管效率。
◆大圆弧推弯功能，可以任意设定弯曲半径，进行无直线段渐变圆弧弯曲加工，螺旋弯曲加工等特殊管件加工。
◆各轴具有多级速度调整功能，针对不同产品加工特性灵活调整。
|
|
序号
|
名 称
|
单位
|
W28K-130B
|
备注
|
|
1
|
最大适用碳钢管材
|
mm
|
φ130*4
|
管径 * 壁厚
|
|
2
|
轮模半径差：Max
|
mm
|
120
|
|
|
3
|
最大送料行程
|
mm
|
4000
|
|
|
4
|
送料方式
|
|
直送方式/夹送方式
|
|
|
5
|
最大弯曲半径
|
mm
|
500
|
|
|
6
|
最小弯曲半径
|
mm
|
100
|
|
|
7
|
最大弯曲角度
|
Deg
|
190
|
|
|
8
|
每管件可设弯管数
|
个
|
>50
|
|
|
9
|
可设定管件存储数
|
组
|
>10000
|
|
|
10
|
弯管速度
|
r/min
|
2.0
|
|
|
11
|
转角速度
|
r/min
|
19.0
|
|
|
12
|
送进速度
|
m/min
|
14.0
|
|
|
13
|
|
Deg
|
± 0.1
|
|
|
mm
|
± 0.2
|
|
|
Deg
|
± 0.1
|
|
|
14
|
资料输入方式
|
|
A、坐标（X、Y、Z）B、工作值（Y、B、C） |
|
15
|
小车送进伺服电机功率
|
KW
|
7.5
|
|
|
16
|
转角伺服电机功率
|
KW
|
2.0
|
|
|
17
|
移模伺服电机功率
|
KW
|
1.0
|
|
|
18
|
油泵电机功率
|
KW
|
11*2
|
|
|
19
|
机器外形尺寸
|
mm
|
7500*2000*1700
|
|
|
20
|
机器重量
|
Kg
|
约9800
|
|
|
