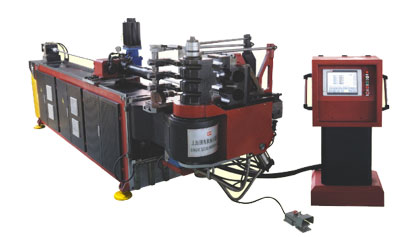

 W28K-76D多模小弯曲半径数控弯管机
 查看系列产品图片
|
◆ 本机床是控制系统为工业控 制计算机加上高速运动控制卡 控制六根高精度伺服轴的运动，可实行五轴联动运行，并非普通PLC控制系统。
◆具有分段退芯功能，提高管件弯曲加工质量。
◆五轴联动功能,减少机床运行等待时间，提高机床弯管效率。
◆大圆弧推弯功能，可以任意设定弯曲半径，进行无直线段渐变圆弧弯曲加工，螺旋弯曲加工等特殊管件加工。
◆各轴具有多级速度调整功能，针对不同产品加工特性灵活调整。
|
|
Technical Data 技术数据
|
W28K-76D
|
|
|
|
|
|
项 目
|
单位 |
参数 |
备注 |
|
最大适用碳钢管材
|
Mm |
Φ76x5 |
R=2D |
|
轮模半径差：Max
|
mm |
100 |
|
|
最大送料行程
|
mm |
2400 |
|
|
送料方式
|
直送方式/夹送方式 |
|
|
最大弯曲半径
|
mm |
300 |
|
|
最小弯曲半径
|
mm |
30 |
|
|
最大弯曲角度
|
Deg |
195 |
|
|
每管件可设弯管数
|
个 |
>50 |
|
|
可设定管件存储数
|
组 |
>10000 |
|
|
弯管速度：Max
|
r/min |
6.5 |
|
|
转管速度：Max
|
r/min |
30 |
|
|
送料速度：Max
|
m/min |
40 |
|
|
|
Deg |
±0.1 |
|
| Deg |
±0.1 |
|
| mm |
±0.1 |
|
|
资料输入方式
|
a.坐标（X.Y.Z） b.工作值（Y.B.C) |
|
|
弯管伺服电机功率
|
KW |
11.0 |
日本安川 |
|
小车送进伺服电机功率
|
KW |
7.5 |
日本安川 |
|
转角伺服电机功率
|
KW |
1.0 |
日本松下 |
|
移模伺服电机功率
|
KW |
1.0 |
日本松下 |
|
升降伺服电机功率
|
KW |
4.5 |
日本松下 |
|
油泵电机功率
|
KW |
7.5 |
|
|
机器重量
|
Kg |
≈4500 |
|
|
机器尺寸 LxWxH
|
mm |
4950x1400x1750 |
|
|
备注：※由于技术不断进步，以上参数仅供参考，如有变动恕不另行通知
|
|
