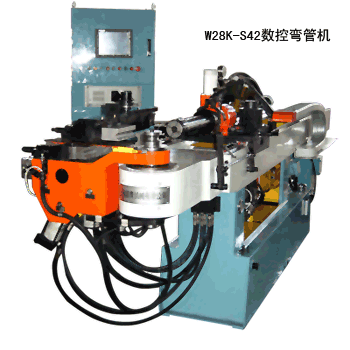

 W28K-S系列三模数控立体弯管机
 查看系列产品图片
|
W28K-S系列三模数控立体弯管机为本公司最新开发设计的新一代CNC产品，广泛适合于空调、家具、 航空、汽车等行业中的管件加工，该数控弯管机能满足在一个管件上连续弯制三种不同弯曲半径的特殊要求。
该机为(CNC)计算机全数字式三模数控立体弯管机械，其结构紧凑合理，换模快速可靠。液压、气动、控制、驱动、显示系统等均采用高可靠性的进口件。机床形式新颖，显示操作界面为触模式中文菜单，操作方便灵活，可靠性高。主传动、直线送进、空间转角均采用交流伺服控制，三轴的控制定位精度高。
|
序号 |
名 称 |
单位 |
-20(25) |
-42 |
-63 |
-76 |
-89 |
备注 |
1 |
最大屈服极限 |
MPG |
245 |
增加材料
屈服强度 σs=245 |
2 |
最大弯管规格 |
mm |
20*2 |
42*2 |
63*5 |
76*5 |
89*6 |
管径*壁厚 |
3 |
最大弯曲半径 |
mm |
100 |
200 |
300 |
300 |
450 |
最大规格管子的最小弯曲半径为2.5倍管径（2.5D） |
4 |
最小弯曲半径 |
mm |
15 |
20 |
30 |
40 |
50 |
|
5 |
最大与最小半径差 |
mm |
30 |
60 |
80 |
80 |
100 |
|
6 |
最大弯曲角度 |
Deg |
185 |
185 |
185 |
185 |
187 |
单弯使用时 |
7 |
最大管径的最小弯曲半径 |
mm |
40(50) |
80 |
120 |
150 |
160 |
|
8 |
一次送料最大长度 |
mm |
2000 |
2000 |
2500 |
2500 |
3000 |
小车行程 |
9 |
侧推行程 |
mm |
250 |
400 |
600 |
600 |
800 |
|
10 |
机器中心高 |
mm |
920 |
1000 |
1100 |
1100 |
1200 |
|
11 |
三模弯曲半径调节 |
|
伺服控制 |
伺服控制 |
伺服控制 |
伺服控制 |
伺服控制 |
头架升降形式 |
12 |
最大弯曲速度(B轴) |
r/min |
0-17 |
0-17 |
0-10 |
0-3.5 |
0-1.5 |
|
13 |
空间转角速度(C轴) |
r/min |
0-40 |
0-30 |
0-30 |
0-25 |
0-20 |
|
14 |
小车送进速度(Z轴) |
m/min |
0-50 |
0-40 |
0-40 |
0-30 |
0-30 |
|
15 |
重复定位
形式 |
B、C轴 |
Deg |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
|
Z轴 |
mm |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
16 |
三轴控制
形式 |
B、C、
Z轴 |
|
交流伺服
电机控制 |
交流伺服
电机控制 |
交流伺服
电机控制 |
B:比例阀
C、Z伺服电机 |
B:比例阀
C、Z伺服电机 |
|
17 |
管件允许弯头数 |
个 |
20 |
20 |
20 |
20 |
20 |
|
18 |
允许存储零件数 |
个 |
5000 |
5000 |
5000 |
5000 |
5000 |
|
19 |
主电机功率 |
KW |
3 |
5.5 |
15 |
15 |
22 |
|
20 |
气动系统工作压力 |
MPa |
0.3 |
|
|
|
|
|
21 |
液压系统工作压力 |
MPa |
5 |
12 |
12 |
12 |
12 |
|
22 |
机器体积 |
m |
3.3*1.2*1.73 |
3.3*13*1.7 |
4.5*1.5*1.8 |
4.8*1.5*1.8 |
7*1.6*1.85 |
长*宽*高 |
23 |
机器重量 |
Kg |
约2000 |
约2000 |
约3500 |
约4000 |
约6000 |
|
|
