国青机械-W28S系列双模数控弯管机

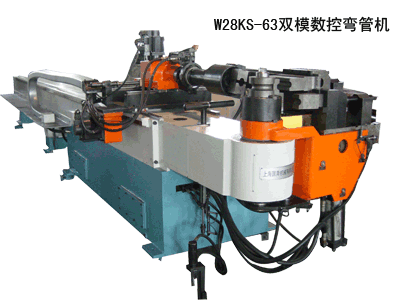

W28KS系列双模数控弯管机

W28K、W28KS系列数控弯管机与双模立体数控弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。该机显示操作系统为触模式全中文菜单式，液压系统、控制系统、驱动系统、显示系统等均采用高可靠性的进口件，精度高、效率高、适合于批量生产，具有国际与国内先进水平。

序号	名称		单位	-20(25)	-42	-63	-76	-89	备注
1	最大屈服极限		Mpg	245					增加材料屈服强度σs=245
2	最大弯管规格		mm	20*2	42*2	63*5	76*5	89*6	管径*壁厚
2	最大弯管规格		mm	20*2	42*2	63*5	76*5	89*6	最大规格管子的最小弯曲半径为2.5倍管径(2.5D)
3	最大弯曲半径		mm	100	200	300	300	450	最大规格管子的最小弯曲半径为2.5倍管径(2.5D)
4	最小弯曲半径		mm	15	20	30	40	50
5	最大与最小半径差		mm	30	60	80	80	100
6	最大弯曲角度		Deg	185	185	185	185	187	单弯使用时
7	最大管径的最小弯曲半径		mm	40(50)	80	120	150	160
8	一次送料最大长度		mm	2000	2000	2500	2500	3000	小车行程
9	侧推行程		mm	250	400	600	600	800
10	机器中心高		mm	920	1000	1100	1100	1200
11	双模弯曲半径调节			气动控制	液压控制	液压控制	液压控制	液压控制	尾架小车升降形式
12	最大弯曲速度( B轴)		r/min	0-17	0-17	0-3.5	0-3.5	0-1.5
13	空间转角速度(C轴)		r/min	0-40	0-30	0-30	0-35	0-20
14	小车送进速度( Z轴)		m/min	0-50	0-40	0-40	0-30	0-30
15	重复定位形式	B、C轴	Deg	±0.1	±0.1	±0.1	±0.1	±0.1
15	重复定位形式	Z轴	mm	±0.1	±0.1	±0.1	±0.1	±0.2
16	三轴控制形式	B、C、Z轴		交流伺服电机控制		B：比例阀 C、Z：伺服电机			伺服电机为日本松下，PCL为日本三菱，工控机为研华，液压阀为意大利ATOS
17	管件允许弯头数		个	20	20	20	20	20
18	允许存储零件数		个	5000	5000	5000	5000	5000
19	主电机功率		KW	3	5.5	15	15	22
20	气动系统工作压力		MPa	0.3
21	液压系统工作压力		MPa	5	12	12	12	12
22	机器体积		m	331.21.73	3.3131.7	4.51.51.8	4.81.51.8	71.61.85	长宽高
23	机器重量		Kg	约1500	约2000	约3800	约4500	约7000
