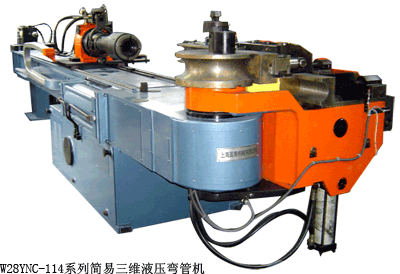

 W28YNC series of simply three Modules Hydraulic pipe-bending machines
 All Products Photo
|
W28YNC系列简易三维液压弯管机为我公司自行设计制造的平面缠绕式微电脑控制的全自动液压弯管机。 采用触摸屏控制，可自诊断机器故障，并显示故障情况。液压传动且各夹紧机构均有机械增力自锁装置，转臂夹紧机构采用全理入式，使装卸更为方便。液压元件 采用外露式安装，有利于散热及维修。较大的油箱容积，使机床能长期工作。方便的脚踏开关使机器自动完成一个弯管循环。
该弯管机液压元件可采用国产或进口件(根据客户需要) ，电气控制采用进口原装的可编程控制器及角度传感器，操作采用触摸屏。具有防止干涉措施，以免操作失误，使整个控制系统完全可靠。在尾架油缸经改装及配置适当模具后，可进行扩管、缩管等管端加工(适合薄壁营，需增加费用)。采用手动小车来完成三维控制。
|
No |
Description |
Uint |
-42 |
-63 |
-76 |
-89 |
-114 |
-159 |
-219 |
Remark |
1 |
Max.Technique Torque |
Mpg |
245 |
|
2 |
Max.O.D |
mm |
42*3 |
63*5 |
76*5 |
89*7 |
114*8 |
159*12 |
219*16 |
O.D*Tnk. |
3 |
Max.Bending Radius |
mm |
200 |
250 |
250 |
450 |
450 |
700 |
800 |
(2.5D) |
4 |
Min.Bending Radius |
mm |
20 |
25 |
40 |
50 |
50 |
120 |
180 |
Upon o.d |
5 |
Min.Bending Radius of Max.Tube Caliber |
mm |
80 |
120 |
150 |
160 |
220 |
300 |
600 |
|
6 |
Max.Bending Angle |
Deg |
185 |
185 |
185 |
185 |
187 |
195 |
195 |
|
7 |
Bending Speed |
r/min |
0-6 |
0-4 |
0-4 |
0-1.5 |
0-1.5 |
0-0.8 |
0-0.3 |
Adjustable |
8 |
Length of the Standard Mandrel |
mm |
2000 |
2500 |
2500 |
3000 |
3000 |
4500 |
4500 |
Changeable |
9 |
Power |
KW |
4 |
7.5 |
15 |
15 |
15 |
22 |
30 |
|
10 |
Hydraulic Work Pressure |
Mpa |
5 |
12 |
12 |
12 |
12 |
14 |
16 |
|
11 |
Angle-Control of Bend Arm |
Electromagnetic Reversal Valve |
台湾油顺 |
12 |
Controller |
PLC |
PLC为日本三菱，GP为日本Pro-face或日本三菱 |
13 |
Angles Preset |
7"彩色触摸屏,12挡角度控制 |
角度动态显示 |
14 |
Measurement |
m |
2.5*1*1.2 |
3.2*1.3*1.5 |
3.8*1.4*1.6 |
3*1.6*1.6 |
5.3*1.6*1.6 |
7*1.8*1.8 |
7*2*2 |
L*W*H |
15 |
Weight |
Kg |
About 2000 |
About 3000 |
About 4000 |
About 5000 |
About 6000 |
About 25000 |
About 45000 |
|
|
